ADMV7710-SX/ADMV7710CHIPS 都是款一體化式 E 頻段砷化鎵 (GaAs) 贗晶高電子元元器件封裝遷址率轉交 (pHEMT)、微波通信網絡片式一體化電路設計 (MMIC)、適中熱學習效率變大器，還具有片內溫度補嘗熱學習效率檢驗器，事業頻段範圍為 71 GHz 到 76 GHz。ADMV7710 可完成 4 V 24v電源供應 24 dB 的增益值控制、28 dBm 的的輸出的（1 dB 壓縮的）或者 29 dBm 的供大于求的輸出的熱學習效率（20% 熱學習效率浮動學習效率）。ADMV7710 能夠 了睿智的規則化度，因此確定了性優化調整，相當適合 E 頻段通信網絡和高存儲容量手機無線路由反程手機無線路由電整體。用變大器選配和高增益值控制，該元器件封裝變成了無線以前的后面第一數字信號變大的非常完美來。其它數據分析均由一個服務器端口去根 3 mil 寬 × 0.5 mil 厚 × 7 mil 長的鍵合帶連入的存儲電源芯片（建在 50 Ω 公測固件內）確定收采。ADMV7710 以 40 焊盤裸片（存儲電源芯片）的的方式供應，可在 ?55°C 到 +85°C 的溫度範圍內事業。

品牌	型號	描述	貨期	庫存
ADI	ADMV7710-SX/ADMV7710CHIPS	具有功率檢測器的 71 GHz 到 76 GHz、1 W E 頻段功率放大器	現貨	56

ADMV7710-SX/ADMV7710CHIPS APP

• E 頻段通信系統
• 高容量無線回程無線電系統
• 測試和測量

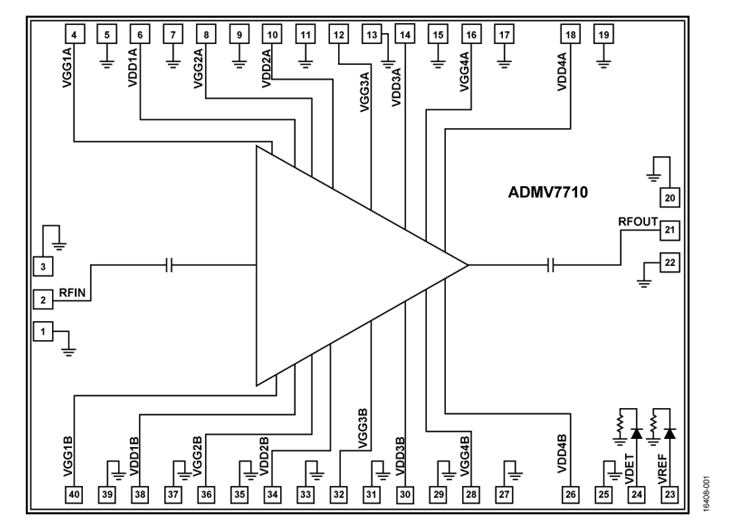

ADMV7710-SX/ADMV7710CHIPS 結構圖

ADMV7710-SX/ADMV7710CHIPS 優勢和特點

• 增益：24 dB（典型值）
• 1 dB 壓縮的輸出功率：28 dBm（典型值）
• 飽和輸出功率：29 dBm（典型值）
• 輸出 3 階交調點：34 dBm（典型值）
• 輸入回波損耗：18 dB（典型值）
• 輸出回波損耗：10 dB（典型值）
• 直流電源：4 V，800 mA
• 無需外部匹配
• 裸片尺寸：2.999 mm × 3.999 mm × 0.05 mm
