品牌	型號	貨期	庫存
EUVIS	DS872	1周	25

如若您需要購買DS872，請點擊右側客服聯系我們！！！

DS872要素基本特征 32位頻率調諧字
13位ROM相位地址解析
片上11位DAC
時鐘速率高達3.2 GHz
可在正常保持格式和歸零格式之間選擇的模擬輸出
正弦波產生高達1.5 GHz的第一奈奎斯特波段正常保持模式或4.5 GHz的第三奈奎斯特頻段返回到零模式。
在3 GHz時鐘速率下寬帶最差SFDR＞50 dBC（DC至1.5GHz帶寬）
50個后端的互補模擬波形輸出
同步芯片/N同步多芯片應用
SyCOOYP/N為數據加載和同步選通信號提供參考。
LVTTL/CMOS數字模式控制輸入
異步復位（RST）引腳啟動第0階段啟動狀態
·頻閃輸入（STRBUP/N）以更新頻率字和DAC輸出頻率
寬數據加載窗口允許DS872由存儲器、微控制器、FPGA或DSP芯片控制，以在頻率轉換期間快速地更新頻率字，而無需時鐘滑動或毛刺。
3.6瓦的功耗與單-5V電源
64引腳QFN封裝

描述

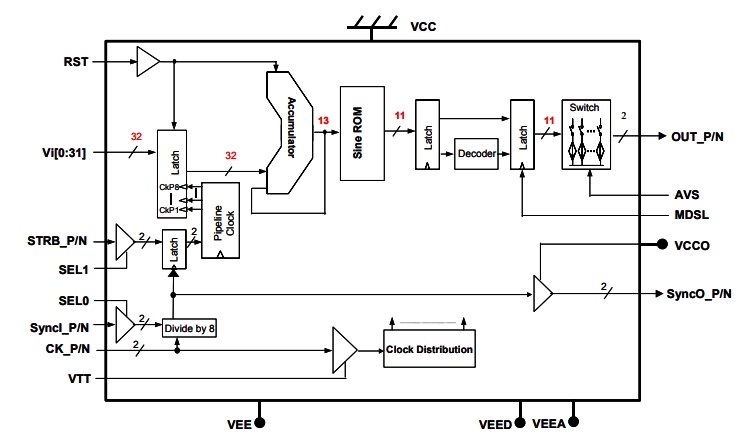

DS872是一種高速直接數字合成器（DDS），頻率調諧分辨率為32位，ROM相位分辨率為13位，DAC幅度分辨率為11位。DAC的模擬輸出可以在正常保持模式（對于第一奈奎斯特頻帶）和返回到零模式（對于第一、第二和第三奈奎斯特頻帶）操作之間進行選擇。正弦波可以用DAC的NormalHold模式產生接近1.5GHz(以3GHz時鐘速率)的第一奈奎斯特頻帶，或者用DAC的Re.-to-Zero模式產生約4.5GHz的最多第三奈奎斯特頻帶。初始階段可以重置為零度開始。該芯片有一對互補模擬輸出50Ω后端。輸出波形的頻率可以由三十二個頻率控制位控制，VI[0:31]。DS872接受差分時鐘輸入或單端時鐘輸入，并且具有具有用戶定義的閾值的50_片上后端子。頻率分辨率位接受LVTTL或CMOS輸入電平。差分同步輸入SyncI_P/N為多個芯片應用提供同步，并且啟動每個芯片準備接受頻率字輸入。同步選通輸入由內部產生的8分頻時鐘的過渡邊鎖存，這些時鐘也被發送到輸出管腳SyncO_P/N。SyncO_P/N.可以用作參考來同步頻率字和選通信號輸入定時與內部分頻8c的對準。鎖閂正確。復位是異步的，以最小化模擬輸出的時鐘延遲的有效性。優化內部時序以避免頻率字過渡或復位后的時鐘滑動。只需要一個5V的電源。
