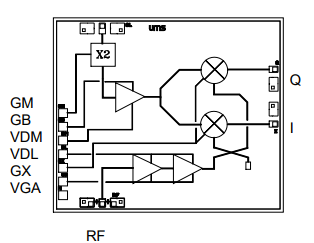

　　CHR2291-99F是UMS微波射頻一款高性能的集成下變頻器芯片，專為商業通信系統中的廣泛應用而設計。該芯片工作在12至17GHz的頻率范圍內，提供10dB的轉換增益，噪聲系數為3.5dB，適用于中頻(IF)大于0.1GHz的應用。它要求LO(本地振蕩器)輸入功率為10dBm，并能提供-8dBm的輸出功率，同時保持1dB的增益。

　　該單片機芯片的整流功耗測試相當低，僅為130毫安@3.5V，這面對所需長耗時開機運行的網絡通訊機系統講一個必要的強勢。其面積緊湊型，為2.49 x 2.13 x 0.10 mm，更方便模塊化到不同的設施設備中。　　CHR2291-99F選取了專業的phemt的工藝手工制造，柵極長為0.25um，完成襯底、冷空氣橋和自動化束柵星空刻技術性來滿足高高精準度和高的耐熱性。集成電路芯片的背影結構設計有rf射頻地和直流變壓器地，這促進企業減化零件工作，并事關比較好的電力的耐熱性。

參考

射頻帶寬 （GHz）

LO 帶寬 （GHz）

中頻帶寬 （GHz）

轉換增益

噪聲系數

P-1dB 輸入

LO 輸入功率

偏置

偏置

箱

分鐘

麥克斯

分鐘

麥克斯

分鐘

麥克斯

（dB）

（dB）

（dBm）

（dBm）

（mA）

（V）

Reference

RF Bandwidth (GHz)

LO Bandwidth (GHz)

IF Bandwidth (GHz)

Conv. Gain

Noise Figure

P-1dB IN

LO Input Power

Bias

Bias

Case

min

max

min

max

min

max

(dB)

(dB)

(dBm)

(dBm)

(mA)

(V)

CHR2291-99F

12

17

5.25

7.75

DC

1.5

10

3.5

-8

10

130

3.5

Die

西安市立維創展科技發展局限工司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
