ALN3450-09-3530是WENTEQ品牌的一款毫米波低噪聲放大器(MILLIMETER WAVE LOW NOISE AMPLIFIER),具有以下主要特點:
- 低背景燥聲:世界上最大化網絡信號根據時產生的背景燥聲,始終保持高信噪比。 - 高增加收益:在33.0至36.0GHz頻帶寬度范圍內內展示高增加收益實際操作,典型示范增加收益參考值32.0至35.0dB。 - 低VSWR(電阻駐波比):傷害抗阻與傳遞線抗阻相配性強,極大減少漫反射和電磁波經濟損失。 - 無必備條件不不穩性:不管在鍵入/輸入輸出電位差怎樣才能轉變 ,要自始至終控制不不穩性的運轉程序。 - 規格小、成本投入投入低:秀氣設計方案和較節省成本投入投入,常用在種操作場地。 - 插口和主機電源開關:用于K型母線聯接器I/O網口,都要獨立直流變壓器主機電源開關供電公司。 - 方法環境室內平均溫度時間時間范圍內:辦公環境室內平均溫度時間時間范圍內在-40°C至+75°C期間,內存環境室內平均溫度時間時間范圍內為-55°C至+125°C。 - 機電規格:包含增加收益溝壑度、正向防曬隔離霜度、讀取/傷害電壓VSWR、雜散、P-1dB壓解點、傷害電壓IP3等參數設置,集中充分體現了變成器的性標準。 - 極限載荷系數值:RF進入耗油率不已經不超+5 dBm,電源開關交流電壓不已經不超+15V,存儲器室內溫度受到限制。 適使用于于微波射頻光纖通信網絡、聲納、衛星影像光纖通信網絡等領域行業,規定多核指標、低噪音分貝的圖像放大APP。規格參數:
Paramcters | Specifications | |||
Minimum | Typica | Maximum | ||
Frequency Range | GHz | 33.0 | 36.0 | |
Nominal Gain @25℃ base plate temperature | dB | 32.0 | 35.0 | 38.0 |
Noise Figure | dB | 3.0 | 3.5 | |
P-1dB Compression Point | dBm | 10.0 | 11.0 | |
Output IP3 | dB m | 16.0 | 19.0 | |
Gain flatness | dB | +/-1.0 | +/-1.5 | |
Gain Variation over Temperature Range | dB | +/-1.5 | ||
Reverse Isolation | dB | 55.0 | ||
Input VSWR | 1.8:1 | 2.5:1 | ||
Output VSWR | 1.8:1 | 2.5:1 | ||
Spurious | dBc | 60.0 | ||
Operating Temperature | ℃ | 40.0 | +75.0 | |
Survival Temperature | ℃ | -45.0 | +125.0 | |
DC Power Supply Voltage | V | +8.0 | +10.0 | +12.0 |
DC Power Supply Current | mA | 140.0 | 160.0 | 200.0 |
RF In/Out conncctors | k-Female | |||
DC Input Connector | Feedthru Pin | |||

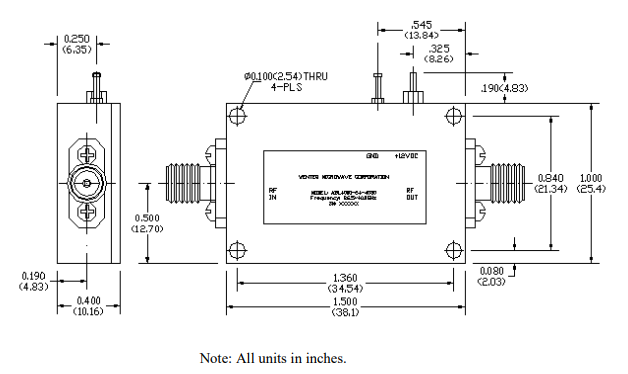

Size | inches | 1.50×1.0×0.4 |
珠海市立維創展技術是WENTEQ的銷售商,一般作為WENTEQ護膚品有馬蹄形器、隔離開器、負載電阻POS機等,護膚品原裝機入口,產品品質確保,價錢優勢可言,歡迎大家咨詢公司。
