DBL20010/30010/40010/50010/60010和N17216-024機架安裝解耦器North Hills

頒布時光：2024-04-11 08:54:49     搜索：813

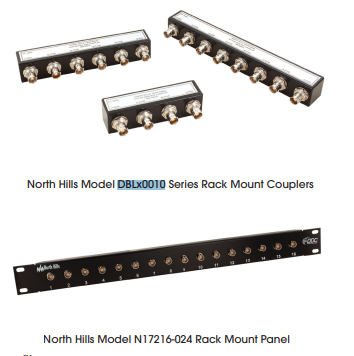

　　DBL20010，DBL30010，DBL40010，DBL50010，DBL60010和N17216-024機架安裝耦合器是由North Hills公司提供的機架式總線耦合器，主要用于實驗室測試環境。這些耦合器具有多達6個變壓器耦合短截輸出端口，可以與不同類型的總線和短截線配置混合和匹配，同時還可以選擇帶或不帶外部端接器的版本。

　　這一些解耦器實應用于在規定19屏幕尺寸機架中使用制做，施工非常簡單，不錯用1U組裝支架快速統一。其他，用戶數不錯會選擇個人定制銜接器，一直將解耦器施工在一切程序上。


　　這類合體器的結構特征屬于 1 瓦電阻器、工作中溫濕度標準為-40oC至+85oC、可手機配置單存根或多存根、安全使用 Trompeter BJ71 或等效無線電源連接器，與此同時所有產品均，并按照 MIL-PRF-21038 創造，經歷100%各種測試和認證證書。

參數：

Paramefer

Value

DtoQD

20%Maximum(250 kHz

Oyeshoot and Ringing

±1.0V Peak (250 kHz square wave with 100 ns maximum rise and fall

Common Mode Rejection

-45.0 dB(Min)@1 MHz

Foulf Profection

0.75Z±1%,1 Walt

Turns Rafio

1:1.41

Stub Voltage

1.0V to 14.0V transformer coupled

Operafing Temperafure

40C to +85°℃

Sforage Temperafure

40C to +85°℃

Electrical Notes (see coupler schematic diagram

R1=R2=0.75Z(l wat)
Z?=Nominal Line Impedance of Bus 772

選型：

 Descripfion

Model #

Connector

  2 Stub Rack Mount Couple

DBL20010

BJ71

  3 Stub Rack Mount Couple

DBL30010

BJ71

  4 Stub Rack Mount Couple

DBL40010

BJ71

  5 Stub Rack Mount Couple

DBL50010

BJ71

  6 Stub Rack Mount Coupler

DBL60010

BJ71

  Rack Mount Pane

N17216-024

N/A

廣州市立維創展網絡是North Hills的經銷處商，提高North Hills商品這個領域其中包含聯通帶寬電力電抗器，聯通帶寬巴倫電力電抗器，各種測試級回波材料耗費橋等，商品原裝入口進口報關，效率確認，定價優劣勢，的歡迎諮詢。

具體詳情熟知 North Hills產品請點擊：http  ：  //www.takasago.net.cn/public/brand/14.html
