Lab-Flex T系列的電覽RF-Labs

推出時光：2024-03-28 08:54:11     訪問 ：947

　　RF-Labs推新的Lab-Flex T系列作品纜線線就是款低損耗率、低規律的纜線線，具有著不大的相位變性能，在溫和可以彎曲的度這方面表面漂亮。該纜線線在達到制冷時的相位回復基本上溝壑，且在更比較廣泛的溫使用范圍測量中，如-40°C到85°C，相位變僅為600ppm。在撓曲的過程中，相位控制平衡，使其稱得上應該警報時序高度性的一些利用的理想的選澤。

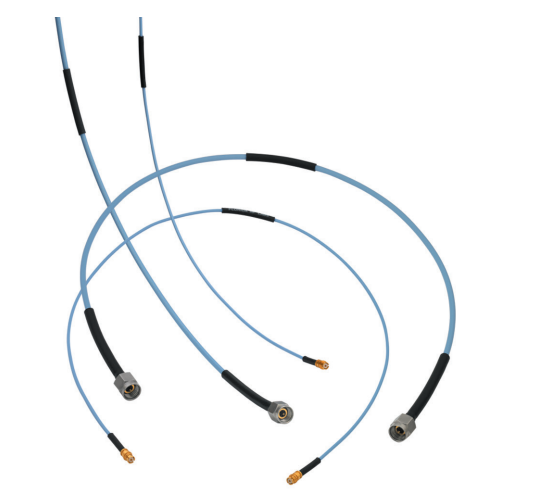

Lab-Flex T系列電纜RF-Labs

　　Lab-Flex?T纜線專為在熱度和機械性曲折變形下縮短相位變換的試驗經濟條件而設定。傳統固體PTFE纜線接地體在-40至+85°C標內常具備有4000 ppm的相位變換。想必而下，低耗費PTFE纜線在想同熱度標內的相位變換預估可配近1800 ppm。當時的咱們感受的Lab-Flex?T纜線致使多樣的接地體材料，其ppm僅相等400和600相互，受到限制了接地體的擴張和收宿。在咱們的100T設定中，Lab-Flex?T在在常溫下突出表現順暢，浮流露出遠高于標低耗費纜線的相位曲折變形特點。

Lab-Flex @T Specifications

General Specifications

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Diamete

0.056

0.1

0.15

0.189

Frequency,Max (GHz)

50

50

40

31

Loss @5 GHz(dB/100ft)

69.0

41.8

25.5

16.3


Electrical Specifications

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Impedance,Nominal  (Ω)

50

50

50

50

Velocity of Propagation (%)

78.7

80

80.3

84

Shielding Effectiveness,18 GHz(dB/t)

>-100dB

>-100dB

>-90dB

>-90dB

Capacitace (pF/ft

25.8

25.4

25.3

23.8

Delay (ns/ft)

1.29

1.27

1.27

1.2


Mechanical Specifications

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Weight (lbs/100ft)

0.95

1.4

3.1

3.4

Temperature Range (C)

-65 to +150*

-65 to +150*

-65 to +200*

-65 to +200*

Minimum Bend Radius (inches

0.25

0.35

0.5

1.1


Construction Data

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Inner Conductor

Solid SPc

Solid SPc

Solid SPc

Solid SPC

Dielectric

Foamed PTFE

Foamed PTFE

Foamed PTEF

Extruded PTFE

First Outer Shield

SPC Flat Spira

SPC Flat Spira

SPC Flat Braid

SPC Flat Braid

Second Outer Shield

SPC Round Braid

SPC Round Braid

SPC Round Braid

SPC Round Braid

Jacket

FEP

FEP

FEP

FEP

　　此電纜適用于多種應用：

　　- 檢驗電線

　　- 低自然損耗線接頭

　　- 中頻互連件

　　- 移動及統一北斗衛星光纖通信裝置

　　- 義表

　　- 無線系統軟件

　　- 5G系統軟件

　　Lab-Flex?T低壓電纜存在50 GHz的高頻率功能，比液態電媒介低40%的損耗費、菁英的屏幕效果，焊結保護管一直到外編織而成層，存在出眾的安全性。其鋁合金聯接器、相位匹配好對和可以用在組、鍍銀銅導體等特性，進一次展現出了其在所有app中的優勢可言和性能方面。

西安市立維創展科技創新是RF-Labs的供應商商，要確保RF-Labs的機械性能優質的低頻繁 徽波電覽線和同軸真實傷害元集成電路芯片，立維創展悉心于的服務軍工企業企業、中國航空中國航空、rf微波射頻北斗北斗衛星通迅、可移動通迅通信信號塔、北斗北斗衛星通信、雷達檢測檢測等相關行業中科技領域。能力技術為在中國民品相關行業中標準、生物學研發學校、通信產品制作業商 保障進口商RF頻射微波射頻/公厘波光學元電子器件、軍工用鏈接器。

寶貝詳情明白RF-Labs物品請點一下：//www.takasago.net.cn/brand/32.html
