NOVArf射頻紅外光SMA同軸要進行隔離器

上線準確時間：2021-03-18 17:06:39 觀看：1907

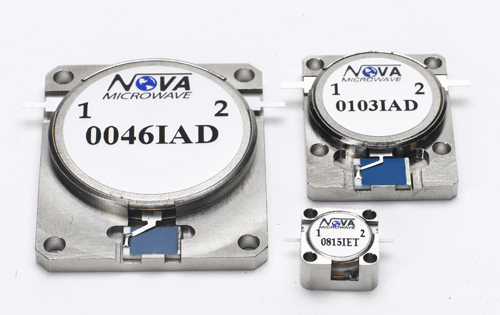

NOVA射頻微波提供一系列不一樣的封裝規格尺寸和頻率段的SMA同軸隔離器，專為通訊應用領域、軍事應用領域、蜂窩和無線市場而制定。在設計階段，對產品的可靠性、價格和可制造性實施了優化方案。NOVA射頻微波外觀記憶合金同軸隔離器制定了一些射頻影響和高質量材料的電磁屏蔽，以保障在整體溫度范圍內的最佳性能指標。為保障磁場穩定且不隨環境溫度波動，所有的SMA同軸隔離器在最終測試前的環境溫度循環范圍為-50°C至+100°C。標準SMA同軸隔離器配備SMA母射頻連接器和10瓦端子。NOVA射頻微波外觀記憶合金同軸隔離器，公射頻連接器，相位匹配，逆時針方向旋轉，更高一些的反向功率能力，能夠提供更高一些的屏蔽和要求的互調規格型號，按照需求。列舉的電氣規格型號在工作溫度范圍內。

長沙市市立維創展科學是NOVA的銷售商，其主要作為NOVA的各項微帶線方形器與微帶線隔離霜器，貨品原廠的進口的，富有價優質，喜歡咨詢了解。。

NOVA射頻微波SMA同軸隔離器

FREQUENCY	MODEL	ISOLATION dB (Min.)	INS. LOSS dB (Max.)	VSWR	TEMP	FWD	REV	DIMENSIONS (INCHES)	PACKAGE OUTLINE
GHZ				(Max.)	( oC )	POWER (WATTS)		L X W X T
0.380-0.470	0042IAS	20	0.4	1.25	65	250	10	2.25 X 2.25 X 1.00	Q
0.400-0.500	0045IAS	20	0.4	1.25	65	250	10	2.25 X 2.25 X 1.00	Q
0.500-0.600	0055IAS	20	0.4	1.25	45	250	10	2.00 X 2.00 X 1.00	R
0.600-0.750	0067IAS	20	0.4	1.25	45	250	10	1.75 X 1.75 X 1.00	S
0.700-0.830	0076IAS	20	0.4	1.25	45	250	10	1.50 X 1.50 X 0.75	T
0.790-0.960	0088IAS	20	0.4	1.25	45	150	10	1.25 X 1.25 X 0.75	U
0.900-1.100	0100IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
0.915-0.964	0094IAS	23	0.35	1.2	45	150	10	1.25 X 1.25 X 0.75	U
0.960-1.215	0109IAS	20	0.4	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.100-1.300	0120IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.200-1.400	0130IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.400-1.600	0150IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.500-1.800	0165IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.700-2.000	0185IAS	20	0.35	1.25	45	150	10	1.00 X 1.00 X 0.75	V
1.700-2.300	0200IES	20	0.4	1.25	60	50	10	1.63 X 1.63 X 0.75	Y
1.800-2.100	0195IAS	20	0.35	1.25	45	150	10	1.00 X 1.00 X 0.75	V
1.930-1.990	0196IAS	23	0.35	1.2	45	150	10	1.00 X 1.00 X 0.75	V
11.100-13.700	1240IES	20	0.4	1.25	45	25	1	0.50 X 0.63 X 0.50	X
11.500-15.000	1325IES	20	0.4	1.25	45	25	1	0.50 X 0.63 X 0.50	X
11.700-12.200	1195IES	23	0.35	1.2	45	25	10	0.50 X 0.63 X 0.50	X
12.700-13.200	1295IES	23	0.35	1.2	45	25	10	0.50 X 0.63 X 0.50	X
13.500-15.400	1445IES	20	0.4	1.25	45	25	1	0.50 X 0.63 X 0.50	X
14.000-14.500	1425IES	23	0.35	1.15	45	25	1	0.50 X 0.63 X 0.50	X
15.000-18.000	1650IES	20	0.4	1.2	45	20	1	0.50 X 0.63 X 0.50	X
17.000-20.000	1850IES	20	0.5	1.3	45	20	10	0.50 X 0.63 X 0.50	X
2.000-2.300	0215IAS	20	0.35	1.25	45	150	10	1.00 X 1.00 X 0.75	V
2.100-2.400	0225IAS	20	0.35	1.25	45	150	10	1.00 X 1.00 X 0.75	V
2.300-2.700	0250IAS	20	0.4	1.25	45	150	10	1.00 X 1.00 X 0.75	V
2.400-2.500	0245IAS	23	0.35	1.2	45	150	10	1.00 X 1.00 X 0.75	V
2.500-2.900	0270IAS	20	0.4	1.2	45	150	10	1.00 X 1.00 X 0.75	V
2.700-3.100	0290IES	20	0.4	1.25	45	50	10	1.00 X 1.00 X 0.75	V
2.800-3.300	0305IES	20	0.4	1.25	65	35	10	0.75 X 0.75 X 0.50	W
21.200-23.600	2240IES	20	0.5	1.35	45	20	1	0.50 X 0.63 X 0.50	X
3.400-4.200	0380IES	20	0.4	1.25	65	35	10	0.75 X 0.75 X 0.50	W
3.600-4.300	0395IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
4.200-5.000	0460IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
4.600-5.400	0500IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
5.000-6.000	0550IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
5.400-5.900	0565IES	23	0.35	1.2	45	35	10	0.75 X 0.75 X 0.50	W
5.700-6.800	0625IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
5.800-6.500	0615IES	23	0.35	1.2	45	35	10	0.75 X 0.75 X 0.50	W
6.000-8.000	0700IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
6.400-7.200	0680IES	23	0.35	1.2	45	35	10	0.75 X 0.75 X 0.50	W
7.200-8.400	0780IES	23	0.35	1.2	45	35	10	0.75 X 0.75 X 0.50	W
8.000-11.000	0950IES	20	0.4	1.25	45	25	10	0.50 X 0.63 X 0.50	X
8.500-11.500	1000IES	20	0.4	1.25	45	30	10	0.50 X 0.63 X 0.50	X
9.000-9.700	0935IES	23	0.35	1.2	45	25	10	0.50 X 0.63 X 0.50	X
9.500-12.750	1112IES	20	0.4	1.25	45	25	10	0.50 X 0.63 X 0.50	X
9.700-11.700	1070IES	23	0.35	1.2	45	30	10	0.50 X 0.63 X 0.50	X
