HMC8191有的是款無源、聯通寬帶I/Q單存儲芯片微波頻射模塊化電源線路(MMIC)混頻器，都可以作吸收器映射治理和改善混頻器或試射器單側帶有直流變頻空調器。HMC8191具備著6 GHz至26.5 GHz的頻射(RF)和本振(LO)標準并且DC至5 GHz的中頻(IF)帶寬起步，相當適當想要寬率標準、精湛RF能力、簡單化設計構思的概念并且更短器件和小寬度印電源線路板(PCB)的使用。每個HMC8191可出代設計構思的概念中的眾多窄帶混頻器。

HMC8191的一直有I/Q架構設計具備著漂亮的鏡像文件可抑制效果，由于不用采取成本預算高額的電磁波輻射邊帶濾波。該混頻器還帶來漂亮的LO至RF和LO至IF隔離防曬效果，并較低了LO漏糞的的影響以狠抓衛星信號全版性。

最為十款無源混頻器，HMC8191不須所以直流24v電源24v電源。不同之處有源混頻器，它打造較低的環境噪聲分指數，最后事關對應高的性能和精密儀器應運具備著好品質的的動態時間范圍。

 HMC8191采用砷化鎵(GaAs)金屬半導體場效應晶體管(MESFET)工藝制造，使用ADI公司的混頻器單元和90度混合器件。 HMC8191提供緊湊型、4 mm × 4 mm、24引腳無鉛芯片載體(LCC)封裝，工作溫度范圍為?40°C至+85°C。HMC8191評估板還可通過ADI網站獲得。

品牌	型號	描述	貨期	庫存
ADI	HMC8191LC4 HMC8191LC4TR	6 GHz至26.5 GHz、寬帶I/Q混頻器	現貨	221

HMC8191LC4應用

• 測試與測量儀器儀表
• 軍事、航空航天和防務應用

• 微波點對點基站

HMC8191LC4優缺點和優勢

• 無源寬帶I/Q混頻器
• RF和LO范圍：6 GHz至26.5 GHz
• 寬IF帶寬：DC至5 GHz
• 單端RF、LO和IF
• 轉換損耗：9 dB（典型值）
• 鏡像抑制：25 dBc（典型值）
• 單邊帶噪聲指數：9 dB（典型值）
• 輸入IP3（下變頻器）：24 dBm（典型值）
• 輸入P1dB壓縮點（下變頻器）：15 dBm（典型值）
• 輸入IP2：55 dBm（典型值）
• LO至RF隔離：40 dB（典型值）
• LO至IF隔離：40 dB（典型值）
• RF至IF隔離：20 dB（典型值）
• 幅度平衡：±0.5 dB（典型值）
• 相位平衡（下變頻器）：±5°（典型值）
• RF回波損耗：15 dB（典型值）
• LO回波損耗：15 dB（典型值）
• IF回波損耗：15 dB（典型值）
• 裸露焊盤、4 mm × 4 mm、24引腳陶瓷LCC 封裝

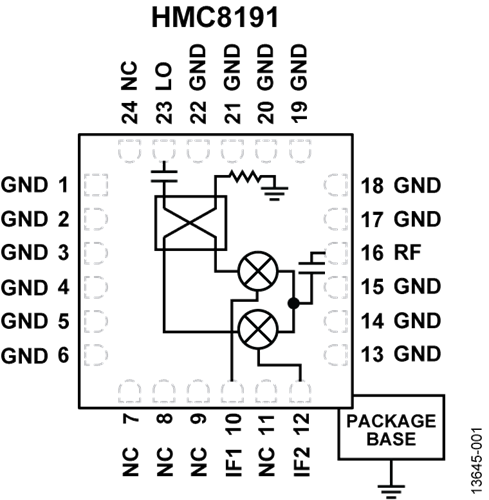

HMC8191LC4節構圖
