 HMC591就是一款高gif動態使用范圍之內GaAs PHEMT MMIC 2 W的工作效率圖像交流電壓調小器，的工作速率使用范圍之內為6至10 GHz。 該圖像交流電壓調小器裸片給予23 dB增益控制，呈現飽和狀態的工作效率為+34 dBm，交流電壓交流電壓為+7.0V (24% PAE)。 效果IP3為+43 dBm（舉例值）。 隔直RF I/O切換至50 Ω，可容易集成型到多存儲電源芯片控制器(MCM)中。 所有的數據資料均順利能夠50 ?測試儀車床夾具中的存儲電源芯片獲取一個，順利能夠直徑為0.025mm (1 mil)、厚度為0.31mm (12 mil)的線焊連入。 談談都要極佳OIP3的利用，Idd應設計為940 mA以形成+43 dBm OIP3。 談談都要極佳效果P1dB的利用，Idd應設計為1,340 mA以形成+33.5 dBm效果P1dB。

HMC591應用

• 點對點無線電
• 點對多點無線電
• 測試設備和傳感器
• 軍用最終用途
• 太空

HMC591優勢和特點

• 飽和輸出功率：
  +34 dBm (24% PAE)
• 輸出IP3： +43 dBm
• 增益： 23 dB
• 直流電源： +7V (1340 mA)
• 50 Ω匹配輸入/輸出
• 裸片尺寸： 2.47 x 2.49 x 0.1 mm

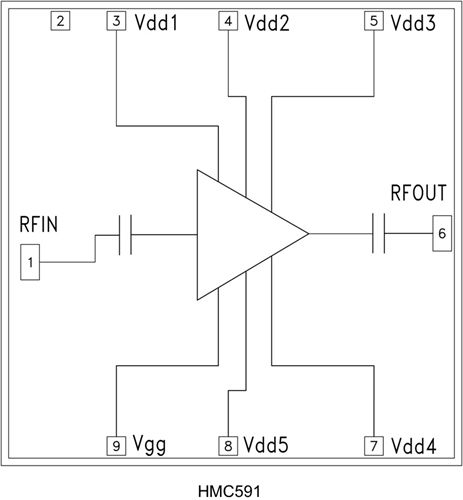

HMC591結構圖
