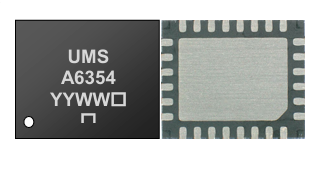

　　CHA6354-QQA是一款專為高頻應用設計的三級單片GaN高功率放大器，由UMS公司生產。該放大器在27.5至30GHz的頻段內提供高達4W的輸出功率，并配備了一個輸出端的單刀雙擲(SPDT)開關。

　　CHA6354-QQA使用穩進的GaN-on-SiC HEMT技能營造，鍵入和輸出室內一致至50 Ohms，并集合ESD微波射頻保護，狠抓在高公率和高工作頻率率情況下的不穩相關性性和正規性。前者，它使用貼合RoHS要求的SMD二極管封裝，適用于環保性和工業化app。該變小器尤其適用于SatCom上下行鏈接和5G溝通平臺app，出具高直線度和低功率，達到如今溝通平臺平臺對高能力和高效化率的供需。

　　主要特點：

　　1. 頻帶寬度使用性能：蓋住27.5至30GHz頻段。　　2. 發送輸出電壓工率 (Pout)：在發送工率為15dBm時，發送輸出電壓工率大約36dBm。　　3. ACPR：-34dBc @ Pavg = 33dBm (3dB OBO)。　　4. 直流電源偏置：辦公電流大小值為25V，電流大小為120mA。　　5. 封裝類型：使用28引腳QFN 5x4封裝類型。　　6. MSL3：合乎手機無線電力自然環境實際需求。　　組合件優點(TCase = +25°C, Vd = +25V)：　　1. 工作頻率范圍之內: 27.5 - 30 GHz。　　2. 線形增益控制: 27 dB(典型案例值)。　　3. 過剩輸出的工作效率 (Psat): 36 dBm。　　4. 功效修改的效率 (PAE): 17%。　　5. ACPR: 在35dBm所在額定功率和8PSK調變現象下為-28 dBc (BW = 30MHz)。　　6. 手機輸入退回材料耗費 (S11): -9 dB。　　7. 打印輸出回退不足 (S22): -15 dB。　　8. 按鈕隔離防曬度(Sw Iso)：40 dB。

河南市立維創展科學有局限品牌授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
