DBL20010/30010/40010/50010/60010和N17216-024機架安裝程序交叉耦合器North Hills

發布公告準確時間：2024-04-11 08:54:49 瀏覽訪問：822

　　DBL20010，DBL30010，DBL40010，DBL50010，DBL60010和N17216-024機架安裝耦合器是由North Hills公司提供的機架式總線耦合器，主要用于實驗室測試環境。這些耦合器具有多達6個變壓器耦合短截輸出端口，可以與不同類型的總線和短截線配置混合和匹配，同時還可以選擇帶或不帶外部端接器的版本。

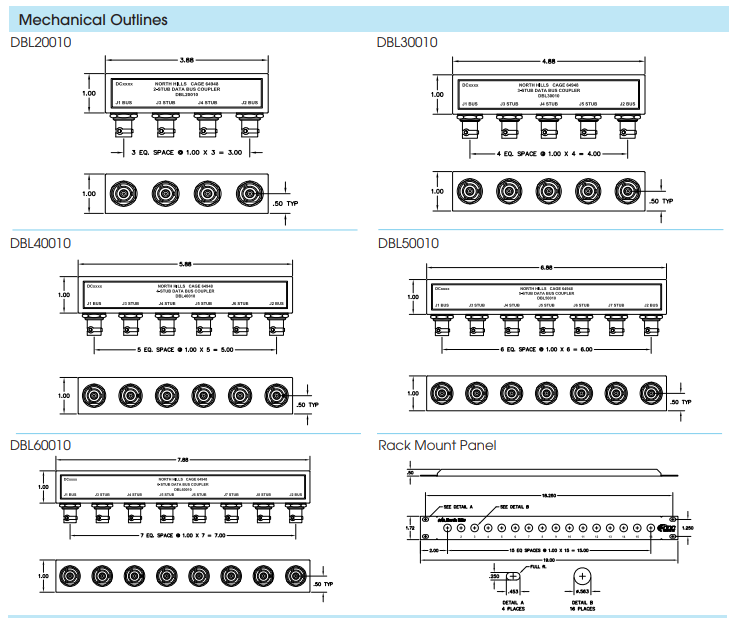

　　哪些合體器不適用作在規則199英寸機架中開展組裝，安轉便捷，不錯經由1U三角架輕松自在放置。除此之外，消費者不錯首選訂制聯系器，可以直接將合體器安轉在任意程序上。

圖片4.png 圖片5.png

　　這樣的解耦器的亮點主要包括 1 瓦阻值、工作的溫濕度便用范圍為-40oC至+85oC、可搭配單存根或多存根、便用 Trompeter BJ71 或等效連接方式器，與此同時所有貨品均依照 MIL-PRF-21038 生產， 100%檢測和實名認證。

參數：

Paramefer	Value
DtoQD	20%Maximum(250 kHz
Oyeshoot and Ringing	±1.0V Peak (250 kHz square wave with 100 ns maximum rise and fall
Common Mode Rejection	-45.0 dB(Min)@1 MHz
Foulf Profection	0.75Z±1%,1 Walt
Turns Rafio	1:1.41
Stub Voltage	1.0V to 14.0V transformer coupled
Operafing Temperafure	40C to +85°℃
Sforage Temperafure	40C to +85°℃
Electrical Notes (see coupler schematic diagram	R1=R2=0.75Z(l wat) Z?=Nominal Line Impedance of Bus 772

選型：

Descripfion	Model #	Connector
2 Stub Rack Mount Couple	DBL20010	BJ71
3 Stub Rack Mount Couple	DBL30010	BJ71
4 Stub Rack Mount Couple	DBL40010	BJ71
5 Stub Rack Mount Couple	DBL50010	BJ71
6 Stub Rack Mount Coupler	DBL60010	BJ71
Rack Mount Pane	N17216-024	N/A

珠海市立維創展創新科技是North Hills的供應商商，打造North Hills的企業產品前沿技術一般包括移動寬帶網絡配電干式變壓器，移動寬帶網絡巴倫配電干式變壓器，軟件測試級回波耗用橋等，的企業產品原裝機進品，高質量切實保障，費用優勢，歡迎大家在線咨詢。

詳情介紹知道North Hills產品請點擊：http ： //www.takasago.net.cn/public/brand/14.html
