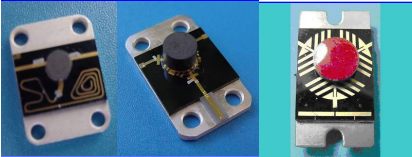

RADITEK廠家專注建造的RDKF一產品系列隔離霜器,包函3款睿智的應用:RDKF-4孔(1.7 - 15.7 GHz)、RDKF-2孔(6.3 - 37.5 GHz)各種RDKF/RDKC-80一產品系列(1.7-2.9GHz)。某一類應用都過嚴格執行規劃與測試,以特殊要求有所不同頻段下的高能特殊要求。
這樣的RDKF一系列隔離開器和環行器,恰恰是要足夠您多元化的微帶應該用的供給而為。各位的深明所有業務都其現代感的頻繁規范要求,為此,各位的可選取您的到底的供給實行識貧系統優化,事關物料能力高于最佳的方式。在規范外形尺寸上,各位的提高了添加式重命名FDK和TDK等多種多樣選取,輕松愉快適宜您的不同按裝區域環境。
再者,RDKF系列的防護霜器所以的聚酰亞胺膜防護霜電源電路均所采用銅上燙金施工工藝,這一種高品質材質往往導電耐腐蝕性優勝,而激光焊接方法性能超贊。無所謂是選用正規焊料也是更是高品質的銀焊料,都能簡單確保優質化量的激光焊接方法目的。互相,金熱減小鍵合方法也為您給予了其它種高質量、動態平衡的連入方案。
產品的參數設置:
Mode foot | Frequency (GHz) | %bw max | Fwd Power max | Available loads. Watts | Pad height mm | Height Mm max | Pad width mm |
-80 | 1.7-3.0 | 25 | 15 | 0.25,1,2,10 | 2.2 | 6.0 | *See Pnge 11 |
-78 | 2.8-3.7 | 10 | 5 | 1.3 | 6.0 | See Page 11 | |
70/71 | 3-11 | 17 | 10/25 | 0.25,1.2.5.10,15,20 | 2.2 | 6.0 | 1.0/0.8 |
-68 | 3.7-12 | 20 | 0.2W | 2.2 | 6.5 | ||
-65 | 3.7-5.8 | 14 | 25 | 2,025 | 1.85 | 6.0 | |
-64 | 9.1-9.5 | 10 | 30 | 30 | 2.2 | 6.1 | |
-63 | 9.5-10.5 | 10 | 25 | 20 | 1.635 | 5.5 | |
61 | 4-9 | 18 | 20/50 | 0.25,2,8,10,15,20 | 1.85 2.45) | 5.5 | 0.43 |
43 | 9.0-16.0 | 10 | 15/25/30 | 1,2,10,12,15,20* | 1.65 | 5.65 | 0.43 |
49 | 14.0-14.5 | 10 | 12 | 2,10,12 Max | 1.50 | 4.6 |
General specificatlons:2 hole models | ||||||||
Model foot prin | Frequency (GHz) | Maximum bandwidth available % | Max Fwd power (W) | Available oads. Watts | Pad height mm X | Height max Y | Pad width mm | Equiv o |
62 | 3.4-6.7 | 8 | 25 | 25 | tba | tba | ||
51 | 6 to 13 | 10 | 10 | 1,6,10 (10W load 3.3mm max | 1.65 | 5.5 | 0.43 | FDK |
42 | 9-15 | 24 | 20 | 1,015.20 | 1.65 max | 5.5 | FDK | |
41 | 9-15 | 24 | 15 | 1,351,015 | 1.65 1.40 | 5.5 | 0.45 | FDK |
41 | 14-17 | 20 | 15 | 1.3,5,10.15 | 1.50 1.40 | 5.5 | 0.356 | FDK |
41 | 17-20 | 20 | 15 | 1,351,015 | 1.65 1.40 | 5.5 (4.2) | 0.35 | FDK (≤opl) |
-40 | 10-23 | 24 | 12 | 0.25,0.5,1,2 | 1.65 | 5.5 | FDK | |
-40T | 20-23 | 10 | 2 | 1 | 1.65 | 5.5 | TDK | |
39 | 9-15 | 5 | 1 | 1.65 | 5.0 | Special | ||
31 | 17-31 | 8 | 6 | 1 | 1.50 | 5.0 | 0.25 | FDK |
21 | 18-36 | 8 | 56 | 12.6 | 1.55 | 5.0 | 0.17 | FDK |
-11 | 32-43 | 10 | 5 | 13 | 1.14 | 4.5 | 0.14 |
Specifications: | Units | |||||
Frequency | 1.7-2.4 | 1.8-2.2 | 1.9-2.4 | 1.9-2.6 | 2.0-2.5 | GHz(full band) |
Bandwidth (F2-F1) | Full | Full | Full | (500M | Full | |
Insertion loss | 0.5 | 0.6 | 0.6 17 | 0.6 | 0.6 | dB(maximum |
lsolation | 20 | 17 | 17 | 17 | dB(minimum | |
VSWR | 1.3:1 | 1.3:1 | 1.3:1 | 1.3:1 | 1.3:1 | |
Rated power-Forward | 10 | 15 | 15 0.25,1,5,10 | 15 | 15 | Watts (max |
Rated power-Reverse | 0.25,1,5,10 | 0.25,1,5,10 | 0.25,1,5,10 | 0.25,1,5,10 | Watts (max | |
Operating temperature | -30 to +70 | -30 to +70 | -30 to +70 | -30 to +70 | -30 to +70 | C |
e | e |
Specifications: | Units | |||||
Frequency | 2.3-2.5 | 2.35-2.65 | 2.3-2.7 Full 0.5 | 2.4-2.5 | 2.4-2.8 | GHz(full band) |
Bandwidth (F2-F1) | Full | Full | Full | Full | ||
Insertion loss | 0.4 | 0.4 | 0.4 | 0.5 | dB(maximum) | |
lsolation | 20 | 22 | 20 1.28:1 15 | 22 | 20 | dB(minimum |
VSWR | 1.28:1 | 1.25:1 | 1.25:1 | 1.25:1 | ||
Rated power-Forward | 15 | 15 | 15 | 15 | Watts ( max | |
Rated power-Reverse | 0.25,1,5,10 | 0.25,1,5,10 | 0.25,1,5,10 -30 to +70 e | 0.25,1,5,10 | 0.25,1,5,10 | Watts ( max |
Operating temperature | -30 to +70 | -30 to +70 | -30 to +70 | -30 to +70 | C | |
e | e |
Specifications: | Units | |||||
Frequency | 2.7-2.9 | GHz(full band) | ||||
Bandwidth (F2-F1) | Full | |||||
Insertion loss | 0.4 | dB(maximum) | ||||
lsolation | 20 | dB(minimum | ||||
VSWR | 1.22:1 | |||||
Rated power-Forward | 15 | Watts (max | ||||
Rated power-Reverse | 0.25,1,5,10 | Watts (max) | ||||
Operating temperature | -30 to +70 | ℃ | ||||
e |
武漢市立維創展高新科技授權代理RADITEK微波隔離器和環形器產品,部分型號備有現貨。產品原裝進口,質量保證,歡迎咨詢。
