HMC8114一款90 W、氮化鎵(GaN)、單電源芯片微波加熱智能家居控制電路原理(MMIC)額定功率變大器(PA)方案，工做頻次的范圍為5.8 GHz至18 GHz，提拱環保標準良好的密封性車身封口。 該調大器一般能提供68 dB小走勢收獲和49.3 dBm過剩rf射頻(RF)傳輸熱效率。該調大器分為48 V整流主機電源的功能損耗為1 kW。隔直RF發送和傳輸切換至50 ?，采用利于。

品牌	型號	描述	貨期	庫存
ADI	HMC8114	5.8 GHz至18 GHz，90 W功率放大器	現貨	35

HMC8114應用

• 測試與測量設備
• 電子戰(EW)
• 商用和軍事雷達

HMC8114優勢和特點

• 工作頻率范圍：5.8 GHz至18 GHz
• 小信號增益：68 dB（典型值）
• 典型飽和RF輸出功率(PSAT)：49.3 dBm
• 增益控制范圍：61 dB，具有1 dB LSB
• 工作底板溫度范圍：-20°C至+64°C (TBP)
• 狀態和控制接口5V TTL兼容
• 8位SPI衰減器控制
• 過溫和RF OUT過壓駐波比保護
• 報警狀態通過控制連接器通信
• 通過底板傳導冷卻
• 有源RF密封電路
• 控制印刷電路組件涂層符合標準環保要求
• 按照MIL-S-901D符合A級、高撞擊性沖擊要求
• 符合MIL-STD-167-1A抗振性要求

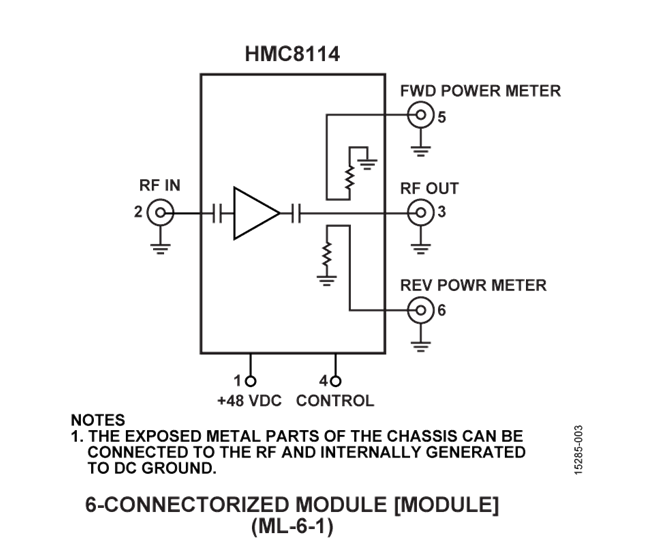

HMC8114結構圖
