?PIN電子元器件大家庭中的一員-二極管SemiGen

發布公告用時：2023-02-22 16:38:52 看：1033

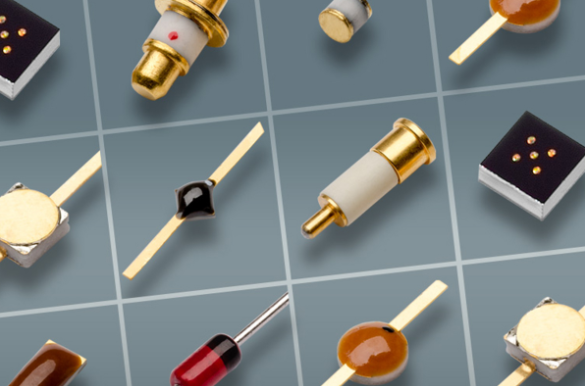

SemiGen SGP7000系類PIN電子元器件大家庭中的一員-二極管按照高導電率本質性處里，掌握板厚從4μm到200μm身邊的本征層，實際上決策于能指標技術參數。SGP7000系列作品PIN電子元器件大家庭中的一員-二極管一般性使用在更加堅固的熱硫化鈍化正確處理或陶瓷廠家窗戶玻璃拍攝，其主要使用在經用的高功效APP。SGP7000產品系列PIN電感由生長期的P++結層定制而成，可造成的變異結構成，第三能提供低穿通電流值電壓電流并大效率少自添加。SGP7000題材PIN整流二極管以電源芯片形勢具備數據，亦或是以企業客戶使用的封裝結構類型形勢具備數據。

共同點：

低電容器和熱敏電阻

軟件應用SemiGen的FAC開關面板快些鏈接

高穩定穩定可靠系數

APP：

主要代替2至20GHz的低電機輸出功率到高電機輸出功率轉換開關、衰減器、雙工器和相位位移應運。

SemiGen是加拿大哪家晶圓級微波射頻元配件芯片封裝竟爭力派加工商，從晶圓到芯片封裝元配件芯片封裝, 品種雄厚，從航天工程級MIL-PRF 38534到軍工MIL-PRF 19500、750和883，SemiGen傾力于打造優勝的品質和耐用性。

長沙市立維創展信息技術有限制我司，許可代理加盟于中位置營銷SemiGen的產品，并提供了售前服務保障和和售后客服技術性可以服務保障。

商品詳情清楚SemiGen請點擊事件：//www.takasago.net.cn/brand/64.html

Ultra-Fast Switching PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	?jc MAX deg C/W	TS. MAX NS	RS @ 50 mA Ohms MAX	RS @ 10mA OHMS TYP
SGP7010	25	0.10	10	60	1.5	0.70	1.00
SGP7011	25	0.15	10	50	1.5	0.55	0.80
SGP7012	25	0.20	10	40	1.5	0.45	0.70
SGP7013	25	0.25	10	35	1.5	0.40	0.60

Fast-Switching, Low-Power PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	Δjc MAX deg C/W	TS. MAX NS	RS @ 75 mA Ohms MAX	RS @ 20mA OHMS TYP
SGP7020	70	0.05	60	80	5	0.90	1.20
SGP7021	70	0.10	60	70	5	0.70	1.00
SGP7022	70	0.15	60	60	5	0.60	0.90
SGP7023	70	0.20	60	55	5	0.50	0.70
SGP7024	70	0.25	60	50	5	0.45	0.50
SGP7025	100	0.03	100	90	10	1.20	1.90
SGP7026	100	0.07	100	80	10	0.90	1.50
SGP7027	100	0.10	100	70	10	0.70	1.20
SGP7028	100	0.15	100	60	10	0.60	1.00
SGP7029	100	0.20	100	55	10	0.50	0.90
SGP7030	100	0.30	100	50	15	0.45	0.80
SGP7031	200	0.03	225	90	15	1.90	3.00
SGP7032	200	0.07	225	80	15	1.20	2.20
SGP7033	200	0.10	225	70	15	0.90	1.60
SGP7034	200	0.15	225	60	15	0.80	1.00
SGP7035	200	0.20	225	55	15	0.70	0.80
SGP7036	200	0.30	225	50	15	0.60	0.70

Medium-Power General-Purpose PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	Δjc MAX deg C/W	TS. MAX NS	RS @ 75 mA, F = 100 MHz Ohms MAX	RS @ 20mA OHMS TYP
SGP7040	200	0.03	400	65	20	2.60	3.50
SGP7041	200	0.07	400	60	20	1.50	2.20
SGP7042	200	0.10	400	55	20	1.30	2.00
SGP7043	200	0.15	400	50	20	1.00	1.90
SGP7044	200	0.20	400	45	20	0.80	1.70
SGP7045	200	0.30	400	40	20	0.70	1.40
SGP7046	200	0.50	400	20	20	0.60	1.20
SGP7047	200	0.03	600	60	25	2.60	3.50
SGP7048	200	0.07	600	55	25	1.60	3.20
SGP7049	200	0.10	600	50	25	1.20	2.00
SGP7050	200	1.50	600	45	25	0.90	1.90
SGP7051	200	0.20	600	40	25	0.80	1.70
SGP7052	200	0.30	600	35	25	0.70	1.40
SGP7053	200	0.50	600	15	25	0.60	1.20

High-Power Switching and Attenuation PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (μS)	Rs @ 1 mA MAX (Ohms)	RS @ 10 mA MAX (Ohms)	RS @ 100 mA MAX (Ohms)	?jc MAX deg C/W
SGP7060	250	0.05	1.00	25.00	10.00	2.00	20.00
SGP7061	250	0.08	1.00	20.00	8.00	1.50	20.00
SGP7062	250	0.10	1.00	15.00	6.00	1.20	20.00
SGP7063	250	0.20	1.00	8.00	3.50	1.00	15.00
SGP7064	250	0.30	1.50	6.00	2.00	0.80	15.00
SGP7065	500	0.08	1.50	40.00	8.00	1.50	15.00
SGP7066	500	0.10	1.50	15.00	5.00	1.20	15.00
SGP7067	500	0.20	1.50	10.00	4.00	1.00	12.00
SGP7068	500	0.30	2.00	8.00	3.50	0.80	10.00
SGP7069	500	0.50	2.00	6.00	2.00	0.70	10.00

High-Voltage PINs

Part Number	Vb 10 μA Volts MIN	CT V=100 V F = 1 MHz pf MAX	TL = 10 mA μsec MIN	RS @ 100 mA, F = 100 MHz Ohms MAX	Thermal Resistance (C/W) Typical
SGP7070	1000	0.10	1.00	1.50	30.00
SGP7071	1000	0.25	2.00	1.20	25.00
SGP7072	1000	0.50	3.00	1.00	20.00
SGP7073	1000	0.75	3.50	0.80	10.00
SGP7074	1000	1.30	4.00	0.40	8.00
SGP7075	1000	2.50	4.50	0.35	5.00
