ADMV7810-SX/ADMV7810CHIPS整合式 E 頻段中低檔瓦數調大器 ADI現貨黃金個人轉讓
上線精力:2018-06-05 15:25:59 瀏覽訪問:2551
ADMV7810-SX/ADMV7810CHIPS 就是款一體化式 E 頻段砷化鎵 (GaAs) 贗晶高自動化遷出率遷移 (pHEMT)、紅外光片式一體化三極管 (MMIC)、中高操作效應變大器,更具片內體溫應對操作效應測量器,操作頻點條件為 81 GHz 到 86 GHz。ADMV7810 可依據 4 V 開關電源提高 20 dB 的增益控制值、28 dBm 的輸出(1 dB 降低)還有就是 29 dBm 的飽和狀態輸出操作效應(18% 操作效應追加效應)。ADMV7810 彰顯了好的規則化度,還有就是實施了性能指標改善,至關時候 E 頻段數據源通信和高容積wifi手機數字中轉wifi手機數字電控制系統。借助變大器配資和高增益控制值,該集成電路處理器稱為無線以前的之后第一手機信號變大的理想化采用。全部數據源均由每一家網口上一場根 3 mil 寬 × 0.5 mil 厚 × 7 mil 長的鍵合帶接觸的處理器(設在 50 Ω 檢查固件內)實施采集程序。ADMV7810 以 40 焊盤裸片(處理器)的結構提高,可在 ?55°C 到 +85°C 的體溫條件內操作。
品牌
|
型號
|
描述
|
貨期
|
庫存
|
ADI
|
ADMV7810
|
增益:20 dB(典范值),整流24v電源:4 V,800 mA
|
現貨
|
30
|

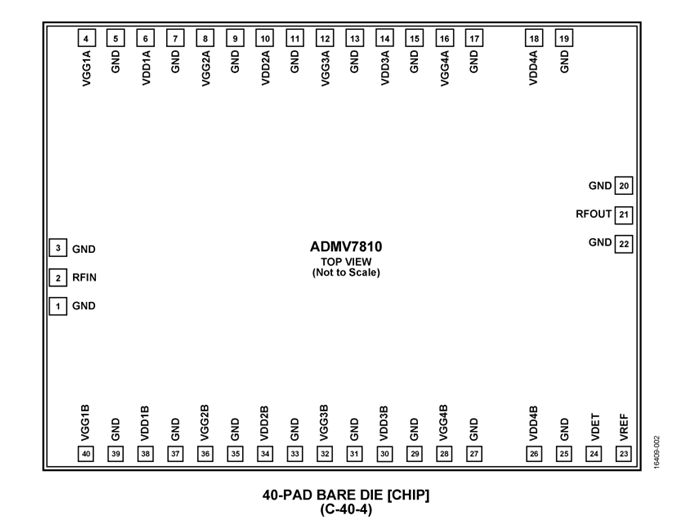

ADMV7810-SX/ADMV7810CHIPS結構圖

ADMV7810-SX/ADMV7810CHIPS采用
-
E 頻段通信系統
-
高容量無線回程無線電系統
-
測試和測量
ADMV7810-SX/ADMV7810CHIPS優勢特點
-
增益:20 dB(典型值)
-
1 dB 壓縮的輸出功率:28 dBm(典型值)
-
飽和輸出功率:29 dBm(典型值)
-
輸出 3 階交調點:33 dBm(典型值)
-
輸入回波損耗:12 dB(典型值)
-
輸出回波損耗:20 dB(典型值)
-
直流電源:4 V,800 mA
-
無需外部匹配
-
裸片尺寸:2.999 mm × 3.799 mm × 0.05 mm
