發布了時長:2025-04-14 16:24:00 瀏覽記錄:547
TPS82084和TPS82085是南京測試儀器(TI)停售的幾款高效率的穩壓改變器 MicroSiP? 模塊電源,都具有高整合度、小盡寸和高效性率的結構特征,適合于對區域和效能有堅持原則必須的內嵌式體統。仍然TPS82084/TPS82085的交貨期周期公式將近52周,而Cyntec的MUN12AD03-SEC的訂貨周期性為 4-6 周,這部分型號查詢有現貨交易存儲。或者MUN12AD03-SEC的售價常見比TPS82084/TPS82085低 10%-15%,且不用支付款TI 的NRE(非定期性項目)預算。
MUN12AD03-SEC原位代換TPS82084/TPS82085產品規格
參數設置 | TPS82084 | TPS82085 | MUN12AD03-SEC |
打包封裝類型、 | USIP-8 | USIP-8 | USIP-8 |
導入直流電壓位置 | 2.5V-6V | 2.75V-5.5V | 4.5V-17V |
所在瞬時電流 | 3A | 3A | 3A |
的輸出相電壓區域 | 0.8V-Vin | 0.6V-3.3V | 0.8V-5.5V |
高效率 | 95% (關鍵值) | 94% (典型案例值) | 91% (經典值) |
靜態數據電壓 | 30μA | 28μA | 25μA |
保護區的功能 | OCP/OTP/UVLO | OCP/OTP/UVLO | OCP/OTP/UVLO |
本職溫升表范圍圖 | -40°C~125°C | -40°C~125°C | -40°C~125°C |
MUN12AD03-SEC原位換用TPS82084/TPS82085項目可行性性解析
引腳性能
封裝形式類型、:均為 USIP-8 打包封裝,引腳排例是完全相同,可隨時替換成。

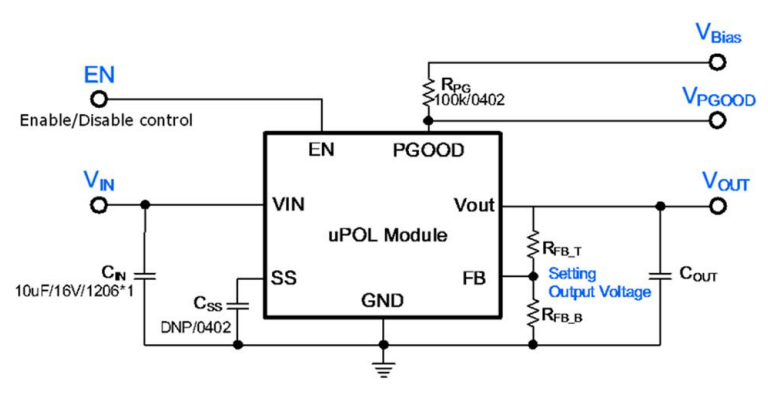

作用引腳:插入 (VIN)、的輸出 (VOUT)、意見反饋 (FB)、使能 (EN)、的接地 (GND) 等引腳定意同樣。
進入相電壓區間
輸出電壓值 ≥4.5V 的應用,MUN12AD03-SEC 可一直替代 TPS82084/85,不用再改進PCB。
進入電壓值降支持:若原制作進入電壓值降 <4.5V,最好是提高 LDO 或分壓電式路,或選定適配更低手機輸入電壓降的MUN3CAD03-SEC。
轉換線電壓范圍圖
瀏覽器兼容性:MUN12AD03-SEC 的打出電壓降區域(0.8V-5.5V)涉及 TPS82084/85 的打出區域(0.8V-Vin/0.6V-3.3V),需調低返饋內阻。
能力與性溫能
效應區別:MUN12AD03-SEC 的速率(91%)稍低于 TPS82084/85(95%/94%),但在輕載下(如 100mA)工作效率高(85% vs 80%)。
熱量散發設計的概念:MUN12AD03-SEC 的散熱量(θJA)為 40°C/W,略大于 TPS82084/85(約 35°C/W)。在高工作功率廣泛應用中(如 3A 載重),需加強cpu導熱管或優化網絡 PCB 布置。
