ADL5567雙工作區差分變成器ADI
上傳時候:2024-05-07 09:01:39 手機瀏覽:5986
ADL5567是專為中頻和直流變壓器APP而調整的高的特點雙入口通道差分放縮器,包括不錯的的特點技術指標。其在多的幀率時間范圍內展示低環境噪聲品質(1.2
nV/√Hz)和不錯 的偏色成績,適宜于極速16位變位系數換算器(ADC)的帶動APP。ADL5567專門適用設計的概念高的特點零中頻/包覆中頻考慮器。還有,專門針對單端進入APP,該元器也出顯現出非凡的低偏色的特點。 該元器材封裝的增加收益為20 dB,但在單端鍵盤投入搭配則為18 dB。利用選擇2個外觀電容并聯電阻器,顧客也可以 優化增加收益以需要滿足區別使用需求,差分鍵盤投入可以選擇擇0 dB至20
dB的增加收益使用位置,單端鍵盤投入可以選擇擇0 dB至18 dB的增加收益使用位置。不但,在傷害電平(VOCM)高于1.2 V時,該元器材封裝也可以實現低失幀效果,可在至高2 V
p-p的交流信息電平下提供數據另外的CMOS ADC能夠意識。

在5 V電源模塊配電下,每次變小器的靜態變量電壓典范指標值74 mA。當不可用時,每次變小器的能耗高出3.5 mA,還有就是在100

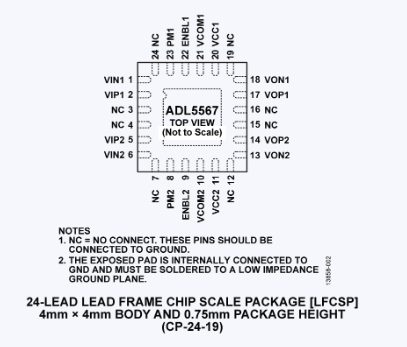

MHz時,放入至模擬輸出的消毒度為-25 dB。 ADL5567經過了光纖寬帶、低模糊和躁音耐磨性的系統優化,符合出彩的無雜散gif動態位置(SFDR)的表現。這樣的能力聯系能調收獲能力,隨著該電子元器材變成了驅動下載一些ADC、混頻器、PIN肖特基二極管衰減器、SAW濾波器已經另外多單位分立電子元器材的很好變成器選取。 該器材選用ADI公司的速度SiGe加工制作工藝 生產制造,封裝為家用suv轎車型的4 mm × 4
mm、24引腳LFCSP,可在-40°C至+85°C的運行水溫使用范圍內維持運行。
應用領域包括:
- 差分ADC驅動包器 - 單端至差分換為 - rf射頻/中頻增益值輸出模塊 - SAW濾波器主板接口
主要特性:
- -3 dB帶寬起步:4.8 GHz(AV = 20 dB) - 放置20 dB增益控制 - 節點間增加收益誤差度:不確定(100 MHz) - 綠色通道間相位確定誤差:暫定(100 MHz) - 兼容差分或單端復制粘貼轉差分導出 - 扶持I/O直流電壓解耦或討論會解耦 - 低的噪音輸出職別:1.2 nV/√Hz RTI(AV = 20 dB) - 低上行速率偏色(AV = 20 dB),開關電源 = 5 V: - 10 MHz: -93 dBc(HD2),-97 dBc(HD3) - 100 MHz: -94 dBc(HD2),-100 dBc(HD3) - 200 MHz: -94 dBc(HD2),-104 dBc(HD3) - 500 MHz: -83 dBc(HD2),-85 dBc(HD3)
